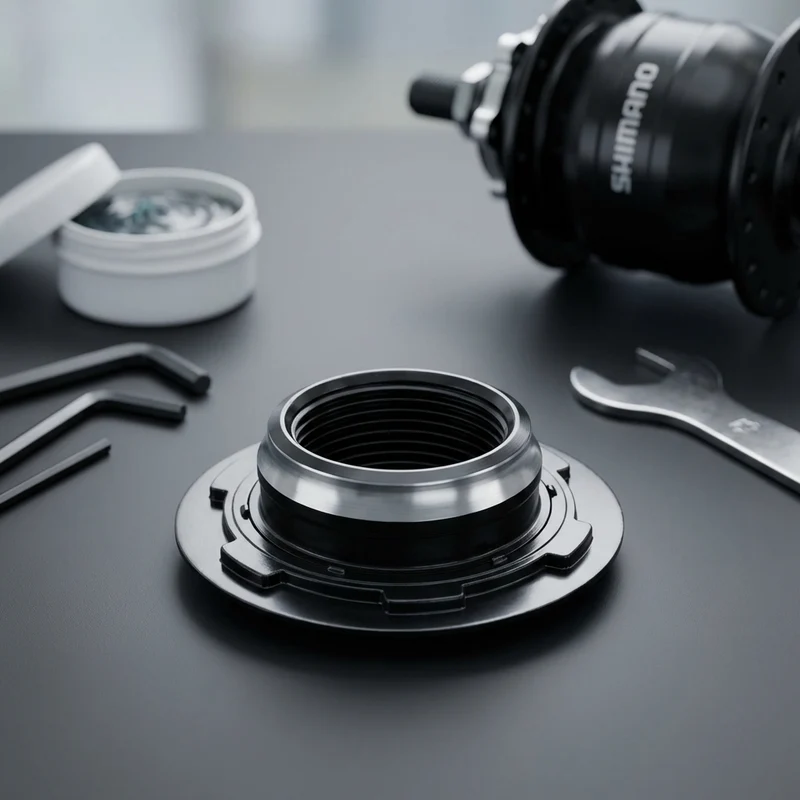

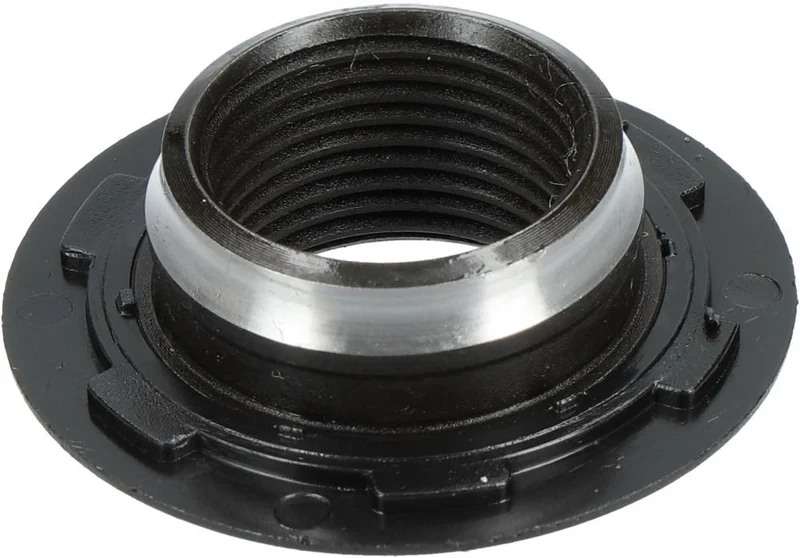

Shimano Achskonus M14 mit Staubschutz für DH-3N80 und DH-2N80-E

Der Shimano Y2Z498020 ist ein originaler Achskonus mit integriertem Staubschutz für ausgewählte Shimano Nabendynamos. Der Konus bildet die Lauf- und Einstellfläche des Konuslagers und ermöglicht die korrekte Einstellung des Lagerspiels an der Nabenachse.

Der zugehörige Staubschutz reduziert das Eindringen von Schmutz und Feuchtigkeit in den Lagerbereich. Shimano liefert den Konus und die Staubschutzabdeckung als zusammengehörige Ersatzteileinheit.

Technische Daten

Merkmal	Angabe
Marke	Shimano
Hersteller-Art.-Nr.	Y2Z498020
EAN / GTIN	4524667231349
Shimano Bezeichnung	Cone (M14 x 10.73 mm) w/Dust Cover
Produkttyp	Achskonus mit Staubschutz
Einsatzbereich	Nabendynamo
Gewinde	M14
Shimano Maßangabe	10,73 mm
Einbauort	Nabenachse und Lagerbereich
Position im Shimano Explosionsplan	7
Lieferumfang	1 Achskonus mit Staubschutz
Material	Keine bestätigte Shimano Angabe
Farbe	Keine bestätigte Shimano Angabe
Gewicht	Keine bestätigte Shimano Gewichtsangabe

Kompatibilität

Kompatibles Modell	Ausführung
Shimano DH-3N80	Nabendynamo, 6 V und 3 W
Shimano DH-2N80-E	Nabendynamo, 6 V und 2,4 W

Auswahlhinweis

Vor der Bestellung muss die vollständige Modellbezeichnung auf dem vorhandenen Nabendynamo geprüft werden. Shimano dokumentiert Y2Z498020 ausdrücklich für die Modelle DH-3N80 und DH-2N80-E.

Die Gewindeangabe M14 allein genügt nicht für die Auswahl, da Achskonus, Staubschutz und Lagergeometrie auf die jeweilige Nabe abgestimmt sind. Nach dem Austausch muss das Lagerspiel fachgerecht eingestellt werden. Die Achse soll sich anschließend leicht drehen, darf jedoch kein seitliches Spiel aufweisen.

Häufige Fragen

Gehört der Staubschutz zum Lieferumfang?

Ja. Shimano führt Y2Z498020 als Achskonus mit zugehörigem Staubschutz.

Handelt es sich um eine vollständige Nabenachse?

Nein. Geliefert wird ausschließlich der Achskonus mit Staubschutz. Nabenachse, Lagerkugeln, Distanzring und Kontermutter sind separate Bauteile.

Muss das Lager nach dem Austausch eingestellt werden?

Ja. Nach dem Einbau des Konus muss das Lagerspiel neu eingestellt und anschließend durch die Kontermutter gesichert werden. Eine zu feste Einstellung erhöht den Verschleiß, während eine zu lose Einstellung seitliches Nabenspiel verursacht.
