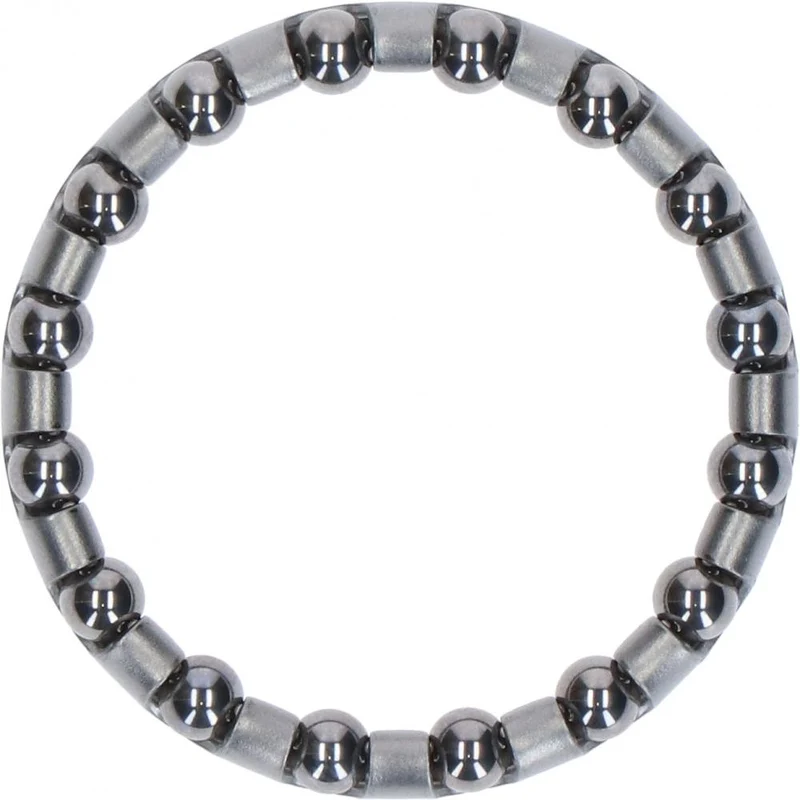

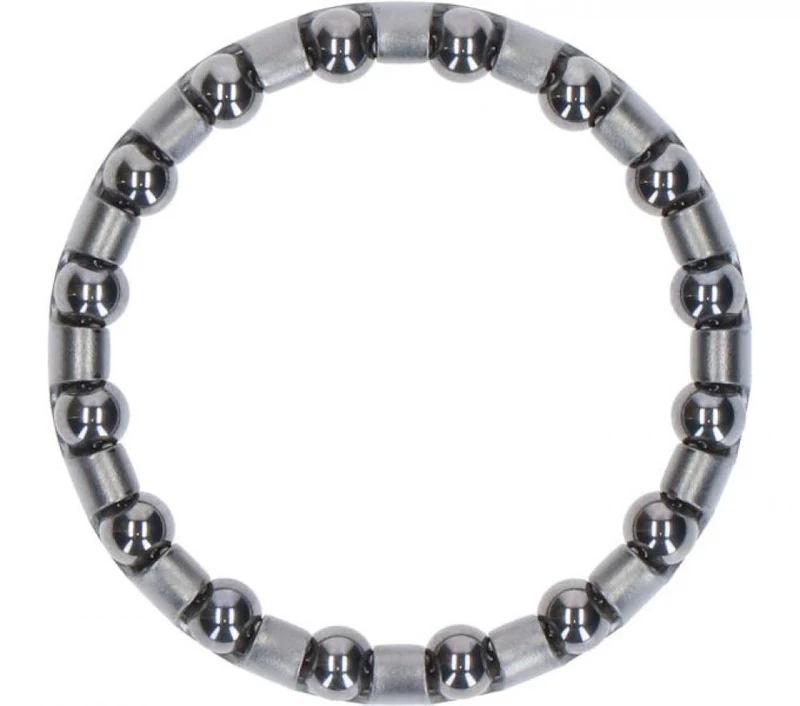

Shimano Kugelring B Y38R98190 für Nexus 7- und 8-Gang-Naben

Der Shimano Kugelring B Y38R98190 ist ein originales Ersatzteil für ausgewählte Nexus-Nabenschaltungen mit Rücktrittbremse. Er wird auf der linken Seite beziehungsweise auf der Bremsarmseite der Nabe eingesetzt und unterstützt die gleichmäßige, reibungsarme Drehbewegung des Nabengehäuses.

Der Lagerkäfig hält 16 Stahlkugeln mit einem Durchmesser von jeweils 3/16 Zoll im vorgesehenen Abstand. Dadurch werden die Kugeln korrekt in der Lagerlaufbahn geführt und die auftretenden Kräfte gleichmäßig verteilt.

Der Kugelring eignet sich unter anderem für die Shimano-Nexus-Naben SG-C3000-7C, SG-8C31, SG-C6000-8C und SG-C6001-8C. Da äußerlich ähnliche Nexus-Naben unterschiedliche Lager verwenden können, müssen vor der Bestellung die vollständige Nabenbezeichnung und die Shimano-Ersatzteilnummer kontrolliert werden.

Technische Daten

Merkmal	Angabe
Marke	Shimano
Produktbezeichnung	Kugelring B
Englische Herstellerbezeichnung	Ball Retainer B
Hersteller-Art.-Nr.	Y38R98190
EAN / GTIN	4524667923589
Produkttyp	Kugellagerkäfig für Getriebenabe
Einsatzbereich	Shimano Nexus Nabenschaltungen
Einbauposition	Linke Nabenseite beziehungsweise Bremsarmseite
Kugeldurchmesser	3/16 Zoll
Anzahl der Kugeln	16
Bauform	Stahlkugeln im Haltering
Geeignet für	Ausgewählte Nexus 7- und 8-Gang-Naben mit Rücktrittbremse
Farbe	Silber
Originalersatzteil	Ja
Lieferumfang	1 Shimano Kugelring B Y38R98190

Kompatibilität

Shimano-Nabenmodell	Kompatibilität
SG-C3000-7C	Passend
SG-8C31	Passend
SG-C6000-8C	Passend
SG-C6001-8C	Passend
Andere Nexus-Naben	Nur verwenden, wenn in der Shimano-Ersatzteilzeichnung Y38R98190 angegeben ist
Naben ohne Rücktrittbremse	Nicht allein anhand der Gangzahl auswählbar
Universalnaben anderer Hersteller	Nicht als universell passend vorgesehen

Auswahlhinweis

Entscheidend für die Auswahl ist die Shimano-Ersatzteilnummer Y38R98190. Die Gangzahl allein reicht nicht aus, da innerhalb der Nexus-Baureihen unterschiedliche Kugelringe und Lagergrößen eingesetzt werden.

Die vollständige Modellbezeichnung befindet sich normalerweise auf dem Nabengehäuse. Bei einer bereits zerlegten Nabe sollte zusätzlich die zugehörige Shimano-Explosionszeichnung kontrolliert werden.

Montagehinweis

Für den Austausch muss die Nabenschaltung teilweise demontiert werden. Vor dem Einsetzen des neuen Kugelrings sind die Lagerlaufbahnen sorgfältig zu reinigen und auf Korrosion, Riefen oder eingelaufene Stellen zu untersuchen. Anschließend wird der Kugelring mit einem für Shimano-Nabenschaltungen geeigneten Lagerfett eingesetzt.

Nach dem Zusammenbau muss das Lagerspiel korrekt eingestellt werden. Das Nabengehäuse soll sich leicht und gleichmäßig drehen, darf aber kein seitliches Spiel aufweisen. Eine zu straffe Einstellung kann den Kugelring und die Lagerlaufbahnen beschädigen. Eine zu lockere Einstellung verursacht Spiel, Geräusche und erhöhten Verschleiß.

Aufgrund des komplexen Aufbaus einer Nabenschaltung mit Rücktrittbremse sollte der Austausch durch eine qualifizierte Fahrradwerkstatt erfolgen.

Häufige Fragen

Wie viele Kugeln enthält der Kugelring?

Der Kugelring enthält 16 Stahlkugeln.

Welche Größe besitzen die Kugeln?

Die einzelnen Kugeln haben einen Durchmesser von 3/16 Zoll.

Auf welcher Seite der Nabe wird der Kugelring montiert?

Der Kugelring B sitzt auf der linken Nabenseite beziehungsweise auf der Seite des Bremsarms.

Ist der Kugelring für alle Shimano-Nexus-Naben geeignet?

Nein. Er darf nur bei Naben verwendet werden, für die Shimano ausdrücklich die Ersatzteilnummer Y38R98190 vorgibt.

Gehören Dichtungen oder weitere Lagerteile zum Lieferumfang?

Nein. Geliefert wird ein einzelner Kugelring. Konen, Muttern, Dichtungen, Schmiermittel und weitere Nabenteile sind nicht enthalten.

Behebt ein neuer Kugelring jedes vorhandene Lagerspiel?

Nicht zwangsläufig. Bleibt das Lager nach dem Austausch rau oder weist weiterhin Spiel auf, müssen auch die Konen, Lagerlaufbahnen und angrenzenden Bauteile kontrolliert werden.
